Модулюючі щити для електричних нагрівачів

Загальні характеристики

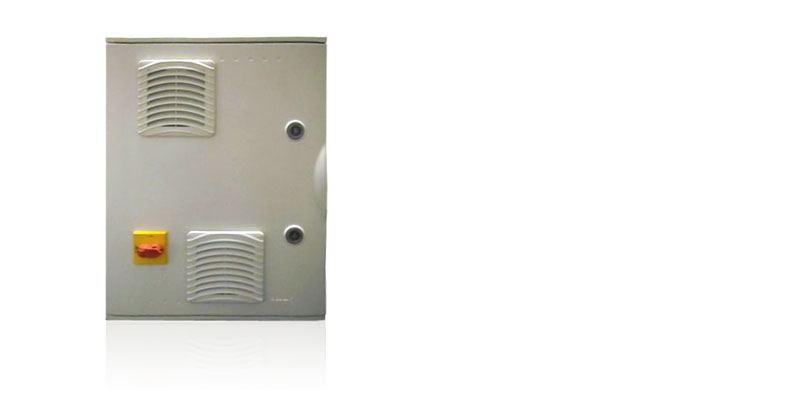

Щити серії SSR є додатковими аксесуарами для щитів Masteraria, але можуть також використовуватися як окремі блоки. Вони дозволяють керувати трифазним електричним навантаженням, керованим вхідним сигналом, що модулює 0 до 10 В. У поєднанні з щитами MasterAria вони керують електричними нагрівальними котушками, що входять до системи управління повітрям. Додаткові силові клеми MasterAria безпосередньо з’єднуються з щитом SSR (враховуючи максимальну вихідну потужність від MasterAria по відношенню до розмірів вентиляторів подачі та витяжки). MasterAria виконує роль Головного, тоді як SSR є Підлеглим. На клемних платах обох панелей також є клеми, позначені літерами, що дозволяє однозначно, просто і швидко з'єднати два електричні пристрої. Корпус виготовлений зі склопластику з однією дверцятою, ідеально підходить для установок від -25 до 60 ° C, дуже міцний і ударостійкий (IK10), з дротом 650 ° C, та має IMQ CEI 23-48 / 23-49 та IMQ EN 62208 сертифікати. Кожен корпус оснащений вентиляторами та решітками для відведення тепла та власним набором для встановлення стін із різьбовими отворами, які вже є на задній частині. Перемикач відключення основного щита розташований на дверях, з керуванням за допомогою жовто / червоної обертової ручки.
Документація
Технічна
-
*Посібники
* Записи впорядковані за датою
Код Опис Мова Дата * Випуск Код +030221141 Опис Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien Мова ENG FRE ITA Дата 08/03/2024 Випуск 1.1
Images
-
High resolution images
* Записи впорядковані за датою
Код Опис Мова Дата * Випуск Код PH12LQU30L-Modulating-units-for-electric-heaters Опис CAREL Modulating units for electric heaters - Electrical panel for AHU - Powersolutions Мова ALL Дата 28/03/2022 Випуск R.0
